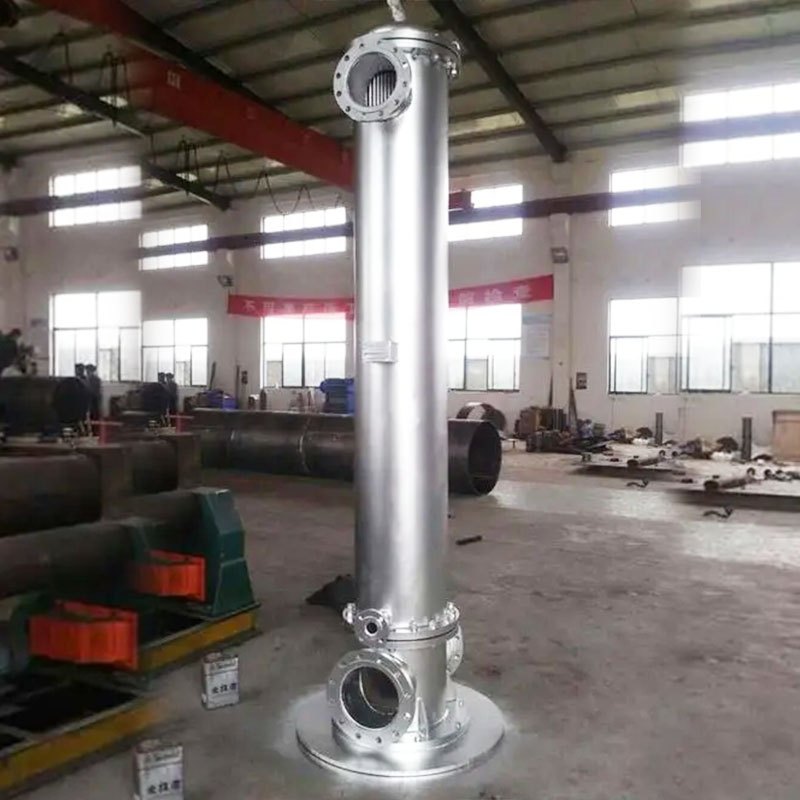

ठाडो खोल र ट्यूब हीट एक्सचेंजर

Wuxi Hongdinghua रासायनिक उपकरण कं, लिमिटेड, ठाडो खोल र ट्यूब ताप एक्सचेन्जर को एक पेशेवर निर्माता को रूप मा, पेट्रोलियम, रसायन, औषधि, पर्यावरण संरक्षण, र धातुकर्म उद्योगहरुका ग्राहकहरु संग सहयोग को धेरै वर्ष छ। Wuxi Hongdinghua Chemical Equipment Co., Ltd. विशेष गरी खोल र ट्युब हिट एक्सचेन्जरहरूका लागि आपूर्ति गरिएका उपकरणहरूमध्ये ताप एक्सचेन्जर सबैभन्दा बढी प्रयोग हुने उपकरण हो।

शेल र ट्यूब ताप एक्सचेंजरहरूलाई तिनीहरूको आन्तरिक संरचना अनुसार, वा खोल र ट्यूब ताप एक्सचेन्जर भित्रको मध्यम प्रवाह मोड अनुसार, वा तिनीहरूको अनुप्रयोगहरू, जस्तै कन्डेनसर, कूलर, हीटर, प्रिहीटर, रिबोइलर, कोल्ड ट्र्याप, बहु-ट्युब पास कन्डेनसर, यू-ट्युब ताप एक्सचेन्जर, फ्लोटिंग हेड एक्सचेन्जर, फ्लोटिंग हेड एक्सचेन्जर, आदि।

Wuxi Hongdinghua Chemical Equipment Co., Ltd ले धेरै सहज र बुझ्ने सर्तहरू प्रयोग गरेर तिनीहरूको स्थापना स्थिति अनुसार धेरै खोल र ट्यूब ताप एक्सचेन्जरहरू वर्गीकृत गर्दछ:

ठाडो खोल र ट्यूब गर्मी एक्सचेंजर

तेर्सो खोल र ट्यूब ताप एक्सचेंजर

विभिन्न नामका यी सबै ताप एक्सचेंजरहरूको आधारभूत संरचना लगभग एउटै वा समान संरचनासँग छ;

खोल र ट्यूब ताप एक्सचेंजरको संरचनामा निम्न समावेश छन्:

शेल र ट्यूब ताप एक्सचेंजरहरू मुख्यतया बोनेट (अभिन्न आवरण), ट्यूब पाना, ट्युबहरू, शेलहरू, र बाफल प्लेटहरू मिलेर बनेका हुन्छन्।

सामान्यतया, खोल बेलनाकार छ; पाइपहरू सीधा वा U-आकारका हुन्छन्। ताप एक्सचेन्जरहरूको ताप स्थानान्तरण दक्षता सुधार गर्न, थ्रेडेड ट्यूबहरू, फिन गरिएको ट्यूबहरू, आदि पनि प्रयोग गर्न सकिन्छ। ट्यूब लेआउटको ढाँचामा समभुज त्रिकोणहरू, वर्गहरू, कुना वर्गहरू, र कुना त्रिकोणहरू समावेश छन्।

ठाडो शेल-ट्यूब हीट एक्सचेंजरका विशेषताहरू र अनुप्रयोगहरू:

ठाडो खोल र ट्यूब ताप एक्सचेन्जरमा खोल र धेरै ट्यूबहरू भएको ट्यूब बन्डल हुन्छ, र चिसो र तातो तरल पदार्थहरू बीचको ताप विनिमय ट्यूबको पर्खालहरू मार्फत गरिन्छ। परम्परागत मानक ताप विनिमय उपकरणको रूपमा, शेल र ट्यूब ताप एक्सचेंजरहरू व्यापक रूपमा रासायनिक उद्योग, तेल प्रशोधन, पेट्रो रसायन उद्योग, शक्ति, आणविक ऊर्जा र अन्य औद्योगिक उपकरणहरूमा प्रयोग गरिन्छ, विशेष गरी उच्च-तापमान र उच्च-दबाव र ठूला-ठूला ताप एक्सचेन्जरहरूमा, जसले पूर्ण लाभ ओगटेको छ।

ठाडो शेल-ट्यूब हीट एक्सचेंजर विवरण:

सामान्यतया, ठाडो खोल र ट्यूब ताप एक्सचेन्जरहरूको कामको दबाव 4 MPa पुग्न सक्छ, र काम गर्ने तापमान 200 â भन्दा कम हुन्छ। केहि अवस्थामा, उच्च दबाव र तापमान पनि प्राप्त गर्न सकिन्छ। सामान्यतया, खोलको व्यास 1800 मिलिमिटर भन्दा कम हुन्छ, र ट्यूबको लम्बाइ 9 मिटर भन्दा कम हुन्छ। केहि अवस्थामा, त्यहाँ ठूला वा लामो ट्यूबहरू पनि छन्।

खोलमा बन्द गरिएको ट्यूब बन्डलको पर्खाल सतहले अन्तर भित्ता ताप एक्सचेंजरको ताप स्थानान्तरण सतहको रूपमा कार्य गर्दछ। ठाडो खोल र ट्यूब ताप एक्सचेंजर एक साधारण संरचना, कम लागत, फराकिलो प्रवाह क्रस-सेक्शन छ, र मापन सफा गर्न सजिलो छ; यद्यपि, ताप स्थानान्तरण गुणांक कम छ र भुइँको क्षेत्र तेर्सो प्रकारको खोल र ट्यूब ताप एक्सचेंजर भन्दा कम छ। यो विभिन्न संरचनात्मक सामग्रीहरू (मुख्य रूपमा धातु सामग्री) बाट निर्माण गर्न सकिन्छ र उच्च तापमान र दबाबमा प्रयोग गर्न सकिन्छ, यसलाई सबैभन्दा व्यापक रूपमा प्रयोग गर्न सकिन्छ। ठाडो शेल र ट्यूब ताप एक्सचेंजरहरू ठाडो निश्चित ट्यूब पाना स्टीम पानी ताप एक्सचेंजरहरू, ठाडो खोल र विस्तार संयुक्त संग ट्यूब स्टीम पानी ताप एक्सचेंजरहरू, र अन्य प्रकारहरू समावेश छन्। शेल र ट्यूब ताप एक्सचेंजरहरूको मुख्य नियन्त्रण मापदण्डहरू तताउने क्षेत्र, तातो पानीको प्रवाह दर, ताप विनिमय क्षमता, र ताप मध्यम मापदण्डहरू हुन्।

ठाडो खोल र ट्यूब ताप एक्सचेन्जरहरू डिजाइन र निर्माण गर्दा, Wuxi Hongdinghua रासायनिक उपकरण कं, लिमिटेड लाई निम्न प्यारामिटरहरू र प्राविधिक डेटा प्रदान गर्नुहोस्।

1. हीट एक्सचेंजर प्रकार: A: ट्यूबलर प्रकार B: U- ट्यूब प्रकार C: फ्लोटिंग हेड प्रकार

2. ताप विनिमय क्षेत्र: ______वर्ग मिटर (ã¡)

3. कार्य दबाव: ट्यूब साइड ______MPa शेल साइड ______MPa

4. काम गर्ने तापक्रम: ट्यूब साइड ______â शेल साइड ______â

५. सामाग्री:

ट्यूब साइड A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: अन्य

शेल साइड A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: अन्य

6. गर्मी विनिमय ट्यूब विशिष्टता (व्यास र पर्खाल मोटाई):

7. प्रकार: A: ठाडो B: तेर्सो

8. ट्यूब साइड: A: एकल ट्यूब पास £ B: डबल ट्यूब पास £ C: चार ट्यूब पास £ D: छवटा ट्यूब पास £

ठाडो खोल र ट्यूब गर्मी एक्सचेंजर
