तेर्सो खोल र ट्यूब हीट एक्सचेंजर

Wuxi Hongdinghua रासायनिक उपकरण कं, लिमिटेड, होरिजोन्टल शेल र ट्यूब हीट एक्सचेन्जर को एक पेशेवर निर्माता को रूप मा, पेट्रोलियम, रासायनिक, औषधि, पर्यावरण संरक्षण, र धातुकर्म उद्योगहरु को ग्राहकहरु संग सहयोग को धेरै वर्ष छ। Wuxi Hongdinghua Chemical Equipment Co., Ltd. विशेष गरी खोल र ट्युब हिट एक्सचेन्जरहरूका लागि आपूर्ति गरिएका उपकरणहरूमध्ये ताप एक्सचेन्जर सबैभन्दा बढी प्रयोग हुने उपकरण हो।

शेल र ट्यूब ताप एक्सचेंजरहरूलाई तिनीहरूको आन्तरिक संरचना अनुसार, वा खोल र ट्यूब ताप एक्सचेन्जर भित्रको मध्यम प्रवाह मोड अनुसार, वा तिनीहरूको अनुप्रयोगहरू, जस्तै कन्डेनसर, कूलर, हीटर, प्रिहीटर, रिबोइलर, कोल्ड ट्र्याप, बहु-ट्युब पास कन्डेनसर, यू-ट्युब ताप एक्सचेन्जर, फ्लोटिंग हेड एक्सचेन्जर, फ्लोटिंग हेड एक्सचेन्जर, आदि।

Wuxi Hongdinghua Chemical Equipment Co., Ltd ले धेरै सहज र बुझ्ने सर्तहरू प्रयोग गरेर तिनीहरूको स्थापना स्थिति अनुसार धेरै खोल र ट्यूब ताप एक्सचेन्जरहरू वर्गीकृत गर्दछ:

ठाडो खोल र ट्यूब गर्मी एक्सचेंजर

तेर्सो खोल र ट्यूब ताप एक्सचेंजर

विभिन्न नामका यी सबै ताप एक्सचेंजरहरूको आधारभूत संरचना लगभग एउटै वा समान संरचनासँग छ;

खोल र ट्यूब ताप एक्सचेंजरको संरचनामा निम्न समावेश छन्:

शेल र ट्यूब ताप एक्सचेंजरहरू मुख्यतया बोनेट (अभिन्न आवरण), ट्यूब पाना, ट्युबहरू, शेलहरू, र बाफल प्लेटहरू मिलेर बनेका हुन्छन्। सामान्यतया, खोल बेलनाकार हुन्छ; पाइपहरू सीधा वा U-आकारका हुन्छन्। ताप एक्सचेन्जरहरूको ताप स्थानान्तरण दक्षता सुधार गर्न, थ्रेडेड ट्यूबहरू, फिन गरिएको ट्यूबहरू, आदि पनि प्रयोग गर्न सकिन्छ। ट्यूब लेआउटको ढाँचामा समभुज त्रिकोणहरू, वर्गहरू, कुना वर्गहरू, र कुना त्रिकोणहरू समावेश छन्।

तेर्सो शेल-ट्यूब हीट एक्सचेन्जरका विशेषताहरू र अनुप्रयोगहरू:

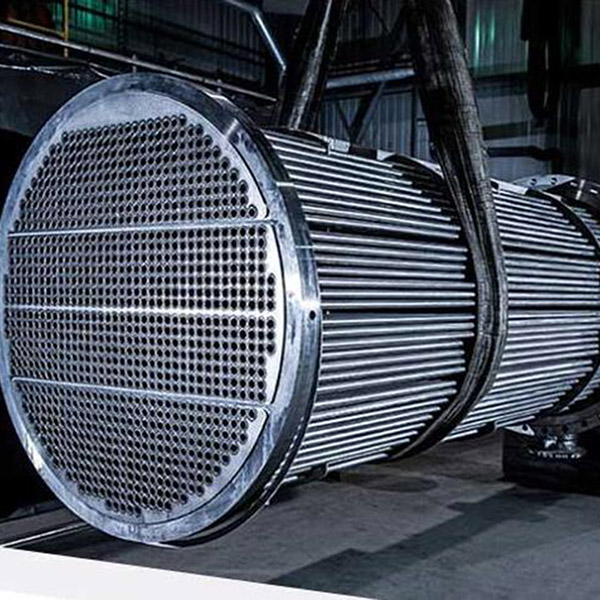

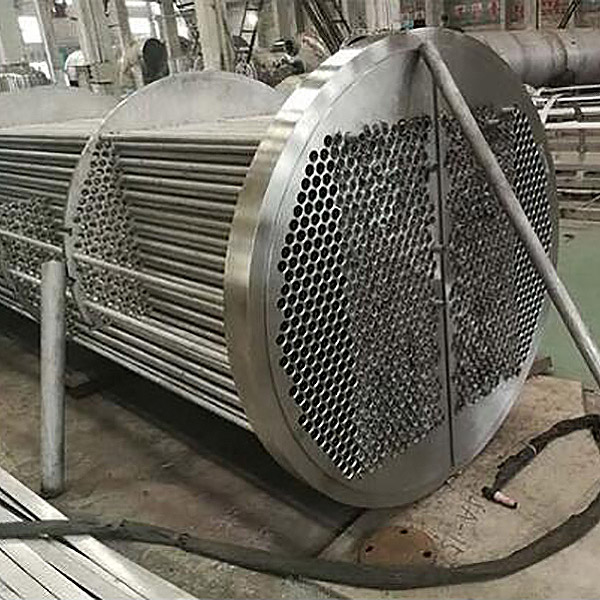

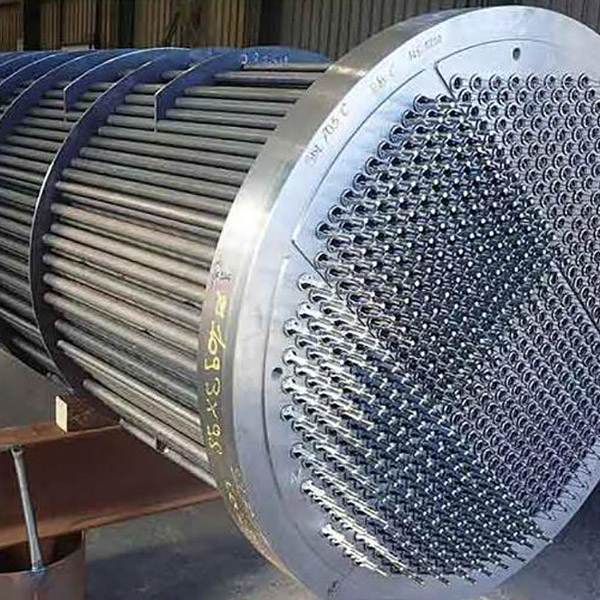

एक तेर्सो खोल र ट्यूब ताप एक्सचेन्जरमा खोल र धेरै ट्यूबहरू भएको ट्यूब बन्डल हुन्छ, र चिसो र तातो तरल पदार्थहरू बीचको ताप विनिमय ट्यूब पर्खालहरू मार्फत गरिन्छ। परम्परागत मानक ताप विनिमय उपकरणको रूपमा, तेर्सो खोल र ट्यूब ताप एक्सचेन्जरहरू व्यापक रूपमा रासायनिक उद्योग, तेल शोधन, पेट्रो रसायन उद्योग, शक्ति, आणविक ऊर्जा र अन्य औद्योगिक उपकरणहरूमा प्रयोग गरिन्छ, विशेष गरी उच्च-तापमान र उच्च-दबाव र ठूला-ठूला ताप एक्सचेन्जरहरूमा, जसले पूर्ण लाभ ओगटेको छ।

तेर्सो शेल-ट्यूब हीट एक्सचेंजरको विवरण:

सामान्यतया, तेर्सो खोल र ट्यूब ताप एक्सचेन्जरहरूको कामको दबाव 4 MPa पुग्न सक्छ, र काम गर्ने तापमान 200 â भन्दा कम हुन्छ। केहि अवस्थामा, उच्च दबाव र तापमान पनि प्राप्त गर्न सकिन्छ। सामान्यतया, खोलको व्यास 1800 मिलिमिटर भन्दा कम हुन्छ, र ट्यूबको लम्बाइ 9 मिटर भन्दा कम हुन्छ। केहि अवस्थामा, त्यहाँ ठूला वा लामो ट्यूबहरू पनि छन्।

खोलमा संलग्न ट्यूब बन्डलको पर्खाल सतहले अन्तर-भित्ता ताप एक्सचेंजरको ताप स्थानान्तरण सतहको रूपमा काम गर्दछ। तेर्सो खोल र ट्यूब ताप एक्सचेन्जरको सरल संरचना, कम लागत, फराकिलो प्रवाह क्रस-सेक्शन छ, र मापन गर्न सजिलो छ; यद्यपि, ताप स्थानान्तरण गुणांक कम छ र भुइँको क्षेत्र तेर्सो प्रकारको खोल र ट्यूब ताप एक्सचेंजर भन्दा कम छ। यो विभिन्न संरचनात्मक सामग्री (मुख्यतया धातु सामग्री) बाट निर्माण गर्न सकिन्छ र उच्च तापमान र दबाब मा प्रयोग गर्न सकिन्छ, यो सबै भन्दा व्यापक रूपमा प्रयोग गर्न सकिन्छ। तेर्सो शेल र ट्यूब ताप एक्सचेन्जरहरू तेर्सो निश्चित ट्यूब पाना स्टीम पानी ताप एक्सचेंजरहरू, तेर्सो खोल र ट्यूब स्टीम पानी ताप एक्सचेंजरहरू, विस्तार हेडफ्लोन्टल संयुक्त, स्टेम-फ्लोन्टल हिट एक्सचेन्जरहरू। र ट्यूब स्टीम वाटर ताप एक्सचेंजरहरू, तेर्सो नालीदार खोल र ट्यूब स्टीम पानी ताप एक्सचेंजरहरू, तेर्सो सेगमेन्ट गरिएको पानी पानी ताप एक्सचेंजरहरू र अन्य प्रकारहरू। शेल र ट्यूब ताप एक्सचेंजरहरूको मुख्य नियन्त्रण मापदण्डहरू तताउने क्षेत्र, तातो पानीको प्रवाह दर, ताप विनिमय क्षमता, र ताप मध्यम मापदण्डहरू हुन्।

फिक्स्ड ट्यूब पाना संरचना अपेक्षाकृत सरल, कम्प्याक्ट, र सस्तो छ, तर ट्यूबको बाहिरी भाग यान्त्रिक रूपमा सफा गर्न सकिँदैन। यस प्रकारको हीट एक्सचेन्जर ट्यूब बन्डल एक ट्यूब प्लेटमा जडान गरिएको छ, जुन शेलको दुबै छेउमा जोडिएको छ र शीर्ष आवरणमा जोडिएको छ। शीर्ष आवरण र खोल तरल पदार्थ इनलेट र आउटलेट नोजल संग सुसज्जित छन्। सामान्यतया, ट्यूब बन्डलमा सीधा बाफल्सको श्रृंखला ट्यूब बाहिर स्थापित गरिन्छ। एकै समयमा, ट्यूब र ट्यूब प्लेट र खोल बीचको जडान कठोर छ, जबकि ट्यूब भित्र र बाहिर फरक तापक्रमका दुई तरल पदार्थहरू छन्।

फ्लोटिंग हेड हीट एक्सचेन्जरको एउटा ट्यूब प्लेट फ्ल्यान्जको साथ शेलसँग जोडिएको हुन्छ, जबकि अर्को ट्यूब प्लेट शेलसँग जोडिएको हुँदैन, ताकि ट्यूबलाई तातो वा चिसो गर्दा खुला रूपमा विस्तार र संकुचन गर्न सकोस्। यद्यपि, यस ट्यूब प्लेटमा शीर्ष आवरण जडान गरिएको छ, जसलाई "फ्लोटिंग हेड" भनिन्छ। तसर्थ, यस प्रकारको ताप एक्सचेंजरलाई फ्लोटिंग हेड ताप एक्सचेंजर भनिन्छ।

यसको फाइदा यो हो कि ट्यूब बन्डल सजिलो सफाईको लागि बाहिर निकाल्न सकिन्छ; ट्यूब बन्डलको विस्तारले शेलको अवरोधलाई परिवर्तन गर्दैन, त्यसैले जब दुई ताप एक्सचेंजर मिडिया बीचको तापमान भिन्नता ठूलो हुन्छ, त्यहाँ ट्यूब बन्डल र खोल बीचको थर्मल विस्तारमा भिन्नताको कारणले कुनै थर्मल तनाव उत्पन्न हुने छैन।

यू-आकारको ट्यूब ताप एक्सचेन्जर, प्रत्येक ट्यूबलाई यू-आकारको आकारमा झुकाइएको छ, र दुवै छेउ एउटै ट्यूब प्लेटमा फिक्स गरिएको छ। थर्मल क्षतिपूर्तिको समस्या समाधान गर्न प्रत्येक ट्यूब स्वतन्त्र रूपमा फिर्ता लिन सकिन्छ। ट्यूब पास कम्तिमा दुई पास हुनुपर्छ, ट्यूब बन्डल सफा गर्न को लागी बाहिर निकाल्न सकिन्छ, र ट्यूब नि: शुल्क विस्तार हुन सक्छ। फाइदाहरू सरल संरचना, हल्का वजन, र उच्च तापमान र उच्च दबाव अवस्थाहरूको लागि उपयुक्त छन्।

प्याक गरिएको बक्स हीट एक्सचेन्जर ट्यूब बन्डलको एक छेउले नि: शुल्क विस्तार विस्तार गर्न सक्छ, संरचना फ्लोटिंग हेड प्रकार भन्दा सरल छ, र लागत फ्लोटिंग हेड प्रकार भन्दा कम छ।

1. हीट एक्सचेंजर प्रकार: A: ट्यूबलर प्रकार B: U- ट्यूब प्रकार C: फ्लोटिंग हेड प्रकार

2. ताप विनिमय क्षेत्र: ______वर्ग मिटर (ã¡)

3. कार्य दबाव: ट्यूब साइड ______MPa शेल साइड ______MPa

4. काम गर्ने तापक्रम: ट्यूब साइड ______â शेल साइड ______â

५. सामाग्री:

ट्यूब साइड A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: अन्य

शेल साइड A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: अन्य

6. गर्मी विनिमय ट्यूब विशिष्टता (व्यास र पर्खाल मोटाई):

7. प्रकार: A: ठाडो B: तेर्सो

8. ट्यूब साइड: A: एकल ट्यूब पास £ B: डबल ट्यूब पास £ C: चार ट्यूब पास £ D: छवटा ट्यूब पास £
