डिटेचेबल स्पाइरल प्लेट हीट एक्सचेन्जर टाइप गर्नुहोस्

Wuxi Hongdinghua Chemical Equipment Co., Ltd. द्वारा निर्मित विभिन्न प्रकारका डिटेचेबल स्पाइरल प्लेट हीट एक्सचेन्जरहरू मध्ये, छुट्याउन मिल्ने सर्पिल प्लेट हीट एक्सचेन्जर पनि एक वैकल्पिक प्रकारको ताप एक्सचेंजर हो।

अलग गर्न सकिने सर्पिल प्लेट ताप एक्सचेंजरको संरचनात्मक विशेषताहरू:

छुट्याउन मिल्ने सर्पिल प्लेट ताप एक्सचेन्जर दुई समानान्तर पातलो स्टिल प्लेटहरू घुमाएर, सर्पिल प्रवाह च्यानलहरूको एक जोडी बनाउँछ जुन एकअर्काबाट अलग हुन्छ। चिसो र तातो तरल पदार्थ दुई च्यानलहरूमा तातो स्थानान्तरण सतहको रूपमा सर्पिल प्लेटद्वारा छुट्याइन्छ। च्यानलहरू बीचको दूरी कायम राख्न र सर्पिल प्लेटको कठोरता बढाउन दुई प्लेटहरू बीचको च्यानल स्पेसरलाई वेल्ड गरिएको छ। दुई सर्पिल च्यानलहरू अलग गर्नको लागि हीट एक्सचेंजरको केन्द्रमा केन्द्रीय विभाजन प्लेट स्थापना गरिएको छ। त्यहाँ माथि र तल वेल्डेड कभर प्लेटहरू वा हेडहरू छन्, साथै दुई तरल पदार्थहरूको लागि इनलेट र आउटलेट पाइपहरू। सामान्यतया, इनलेट र आउटलेटको एक जोडी परिधिको किनारामा अवस्थित हुन्छ (जोड्ने पाइप स्पर्शिक वा रेडियल हुन सक्छ), जबकि अर्को जोडी अक्षमा अवस्थित हुन्छ। अन्तिम खण्ड एक च्यानलको दुवै छेउमा वेल्डेड र बन्द गर्न सकिन्छ, जबकि अर्को च्यानल वेल्डेड छैन। दुई छेउहरू अन्तिम कभरहरू र फ्ल्याङ्गहरू मार्फत जोडिएका छन्, जसलाई टाइप II डिटेचेबल सर्पिल प्लेट ताप एक्सचेंजर भनिन्छ; Type III छुट्याउन सकिने स्पाइरल प्लेट हीट एक्सचेन्जरको संरचना भनेको एउटा च्यानललाई वेल्डेड गरी एक छेउमा बन्द गरिएको छ, जबकि अर्को च्यानललाई वेल्डेड गरी अर्को छेउमा बन्द गरिएको छ, र त्यसपछि दुवै छेउलाई एन्ड क्याप्स र फ्ल्याङ्ग्स मार्फत जोडिएको छ।

पृथक सर्पिल प्लेट गर्मी एक्सचेंजर को आवेदन:

यो रसायन विज्ञान, पेट्रोलियम, सॉल्भेन्ट्स, औषधि, खाद्य र पेय पदार्थ, मेसिनरी, कपडा, धातु विज्ञान, स्टिल रोलिङ, कोकिङ, आदि जस्ता उद्योगहरूको लागि उपयुक्त छ। यसले स्टीम स्टीम तातो विनिमय, ग्यास तरल ताप विनिमय, र तरल तरल ताप विनिमय गर्न सक्छ, र उच्च तापक्रम वा उच्च तापक्रममा शीतल आदानप्रदान प्रक्रियाको लागि उच्च तापक्रम वा उच्च तापक्रमको आवश्यकता भएको माध्यमको लागि उपयुक्त छ। ing, संक्षेपण, एकाग्रता र कीटाणुशोधन, र अपशिष्ट ताप रिकभरी।

छुट्याउन सकिने सर्पिल प्लेट ताप एक्सचेंजरको विवरण:

छुट्याउन मिल्ने सर्पिल प्लेट ताप एक्सचेंजरको प्रदर्शनको सन्दर्भमा निम्न फाइदाहरू छन्:

1. उच्च थर्मल दक्षता: यसले कम प्रवाह दरहरूमा दुई प्रकारको ताप विनिमय तरल पदार्थहरू राख्न सक्छ, अशान्तिलाई उत्तेजित गर्दछ, र गर्मी स्थानान्तरण दक्षता सुधार गर्दछ। मध्यमको तापक्रमको भिन्नता १ â जति सानो हुन सक्छ, जसले गर्दा थोरै ताप हानि हुन्छ; उही दबाव हानि अन्तर्गत, ताप स्थानान्तरण दक्षता ट्यूबलर ताप एक्सचेन्जरको 3 देखि 5 गुणा हुन्छ; गर्मी रिकभरी दक्षता 99% भन्दा बढी पुग्न सक्छ।

2. संरचनामा कम्प्याक्ट, आकारमा सानो, र सानो क्षेत्र ओगटेको, यसले खोल र ट्यूब ताप एक्सचेन्जरको क्षेत्रफलको लगभग 30% ओगटेको छ।

3. कम उत्पादन लागत

4. लचिलो सञ्चालन

5. ननडेटेच गर्न सकिने सर्पिल प्लेट ताप एक्सचेन्जरहरूको तुलनामा, दुबै छेउमा रहेको अन्तिम कभरहरू खोल्न सकिन्छ भन्ने तथ्यको कारणले गर्दा, तिनीहरू स्थापना, सफाई र मर्मतसम्भारको लागि बढी सुविधाजनक छन्, र आफै सफा गर्ने क्षमता छ। माध्यमको सर्पिल प्रवाहको कारण, फोहोर सजिलै जम्मा हुँदैन; सफा गर्न सजिलो, भाप वा क्षारीय समाधानले धुन सकिन्छ, सरल र सञ्चालन गर्न सजिलो, सफाई उपकरणहरू स्थापना गर्न उपयुक्त।

6. कम प्रतिरोध: खोल मा जडान पाइप एक स्पर्शरेखा संरचना अपनाउछ। माध्यम एकल च्यानल मार्फत बग्छ, अन्य ताप एक्सचेंजरहरू भन्दा उच्च प्रवाह दरको लागि अनुमति दिन्छ। कम दबाव हानि, ठूलो क्षमता भाप वा ग्याँस ह्यान्डल गर्न प्रयोग गर्न सकिन्छ;

7. धेरै एकाइहरू प्रयोगको लागि संयोजन गर्न सकिन्छ: जब एकल यन्त्रले उपयोग आवश्यकताहरू पूरा गर्न सक्दैन, धेरै यन्त्रहरू संयोजन गर्न सकिन्छ, तर संयोजनले निम्न नियमहरूको पालना गर्नुपर्छ: समानान्तर संयोजन, श्रृंखला संयोजन, र यन्त्रहरू र च्यानलहरू बीचको स्पेसिङ समान छ। हाइब्रिड संयोजन: समानान्तरमा एउटा च्यानल र श्रृंखलामा एउटा च्यानल।

8. भाप-वाष्प ताप विनिमयको लागि छुट्याउन मिल्ने सर्पिल प्लेट ताप एक्सचेन्जरहरू प्रयोग गर्दा, चिसो परिसंचरण पानी सुसज्जित हुनुपर्छ। जब मध्यम दबाब र तापक्रम अनुप्रयोग दायरा भन्दा बढी हुन्छ, अन्य ताप एक्सचेंजर संरचनाहरू जस्तै शेल र ट्यूब ताप एक्सचेन्जरहरू चयन गर्नुपर्छ।

9. छुट्याउन मिल्ने सर्पिल प्लेट ताप एक्सचेन्जरको सञ्चालनको लागि सावधानीहरू

(१) जब स्टीम स्ट्रिपिङ रोकिन्छ, ताप एक्सचेन्जरको इनलेट र आउटलेट स्लरीको दुबै छेउको तापक्रम ४० â भन्दा कम हुनुपर्छ।

(२) सर्पिल प्लेट ताप एक्सचेन्जर क्षतिबाट बच्न निर्दिष्ट आवश्यकताहरू अनुसार प्रयोग गरिनुपर्छ।

(३) छुट्याउन मिल्ने ताप एक्सचेन्जरको दुबै छेउमा रहेका ठूला कभरहरू हटाइसकेपछि, तातो एक्सचेन्जरलाई फ्लश गर्न उच्च-चापको पानी प्रयोग गर्न सकिँदैन, किनकि यसले ताप एक्सचेन्जरलाई गम्भीर रूपमा क्षति पुर्‍याउँछ।

छुट्याउन मिल्ने सर्पिल प्लेट ताप एक्सचेन्जर उत्कृष्ट प्रदर्शनको साथ कुशल, ऊर्जा बचत, र कम लगानी ताप विनिमय उपकरण हो।

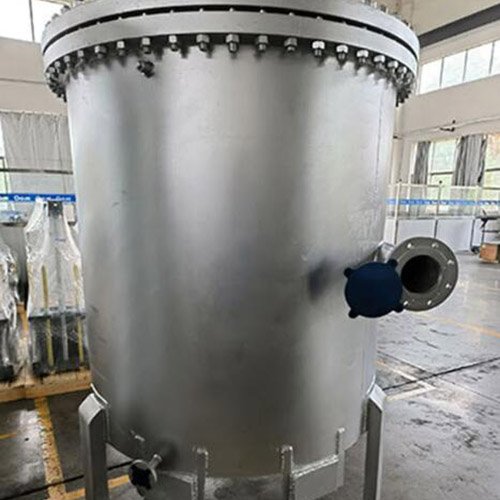

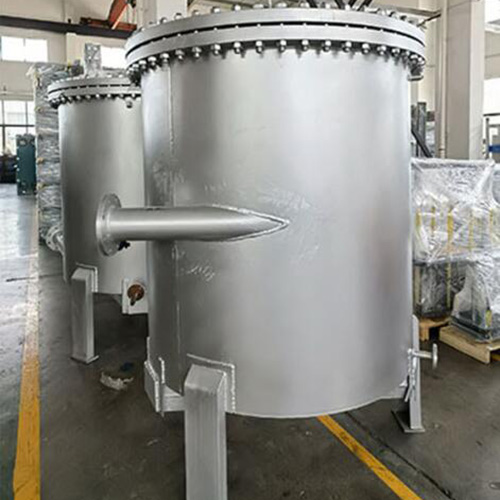

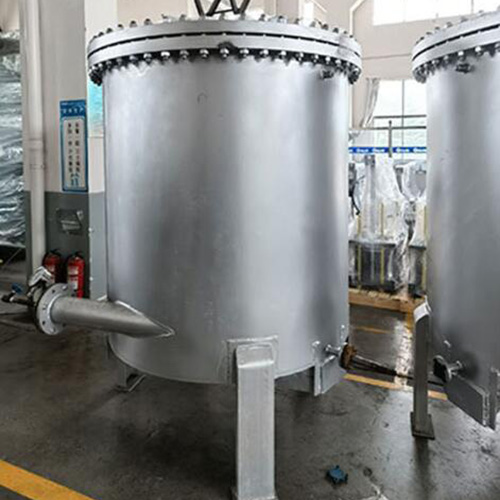

छुट्याउन सकिने सर्पिल प्लेट ताप एक्सचेंजर
